Принцип действия

Очистка хозяйственно - бытовых стоков в локальной очистной системе происходит в два последовательных этапа:
• Предварительная очистка
• Доочистка

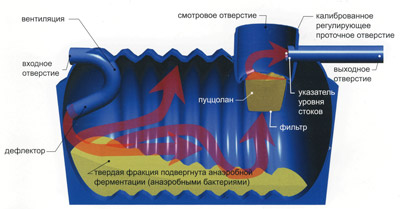

Предварительная очистка: септик

В септике стоки подвергаются предварительной очистке. Находящиеся в стоках частицы опускаются на дно и создают осадок. Осадок этот подвергается медленному процессу брожения, во время которого его частицы разлагаются на субстанции, растворимые в воде и нерастворимые минеральные субстанции, которые осаждаются на дне септика.

На поверхности стоков в септике образуется пленка (в ее составе находятся частицы легче воды – чаще всего жиры) и выделяющаяся в процессе брожения пена (в условиях отсутствия кислорода) из разных находящихся в стоках субстанций. Для полного протекания данного процесса нужно как минимум 3 дня – отсюда требование соответствующей емкости септика в зависимости от количества очищаемых стоков. Хорошо спроектированный и сконструированный септик удаляет около 60-75% взвешенных веществ и около 40-70% БПК-5. В итоге можно принять, что степень очистки стоков на выходе из септика составляет около 65%.

Вентиляция

Для исключения неприятного запаха из септика необходима хорошая вентиляция. Достигается это методом подключения септика к вентиляции канализационной сети здания с выводом газов через крышу наружу. Вентиляция происходит благодаря естественной тяге в вентиляционной системе.

Доочистка: разные системы

Поскольку первый этап, предварительная очистка, проводится всегда в септике (иначе говоря, септик является единственно возможным местом для предварительной очистки стоков в локальных системах очистки), постольку этап доочистки может происходить в разных конструкциях. Какой бы эта конструкция не была, она должна служить одной цели: создать оптимальные условия для кислородной доочистки стоков, выходящих из септика.

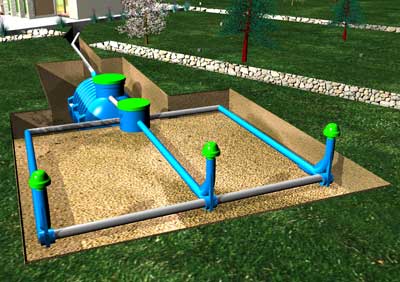

Фильтрующий дренаж

Это система дренов, уложенных под поверхностью грунта. Ее задача - это равномерное (расположенное на большой площади) выведение в систему предварительно очищенных стоков (степень очистки 65%), выходящих из септика. Стоки должны поступать в дренажные траншеи в очень малых дозах. Это условие их дальнейшего полного обезвреживания. Поэтому фильтрующий дренаж должен иметь длину, соответствующую количеству стоков и проницаемости грунта.

• максимальная длина дренажной нитки: 20 метров
• уклон 1.5%
• минимальное расстояние от уровня грунтовых вод: 1.5 метра
• дренажная труба перфорирована только на прямых участках между распределяющим и конечным колодцами

Установка септика Family

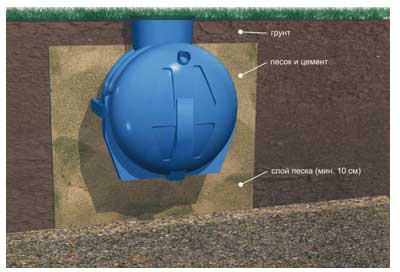

Септик должен быть установлен на 10-30 сантиметровом слое песка. Пространство между септиком и стенами котлована должно быть заполнено смесью песка и цемента в пропорции: 50 кг цемента на 1 м3 песка. Количество цемента на м3 песка возрастает пропорционально угрозе "подхода" к септику грунтовых вод. При монтаже септик надо постепенно заполнять водой по мере засыпания котлована.

Внимание: надо удостоверится, что в песке или грунте, использованном для засыпания, отсутствуют острые предметы, которые могут повредить стенки септика. Септик Family следует устанавливать горизонтально вдоль продольной оси (лучше всего по уровню люка).

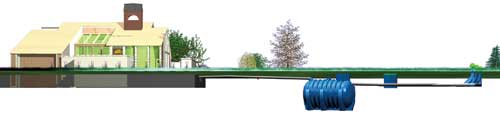

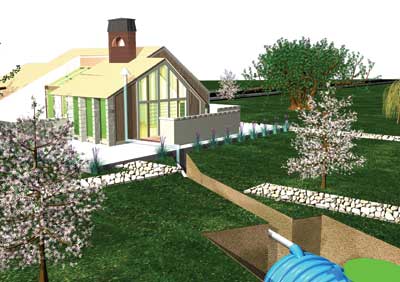

Рекомендуется устанавливать септик Family снаружи дома, как можно ближе к зданию (от 3 до 8 метров). Трубопровод подачи между домом и септиком является единственным компонентом системы, в котором еще не происходят никакие биологические процессы. Чем больше расстояние между зданием и септиком, тем больше риск охлаждения стоков, вплоть до их возможного (во время морозов) замерзания, что может привести к временному закупориванию труб.

Поэтому следует:

1. устанавливать септик не далее 10 метров от здания
2. утеплить трубопровод, если это расстояние больше 10 метров
3. наклон трубы должен составлять не менее 2-3 см на погонный метр

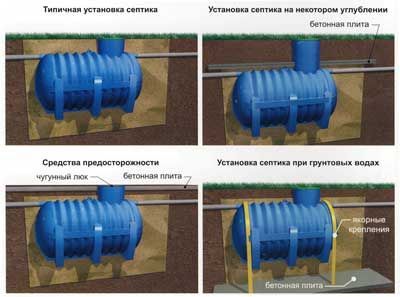

При расположении септика на глубине 50-60 см ниже уровня грунта достаточно использовать одну надставку люка высотой в 30 см. В случае установки септика глубже, т.е. около 70-80 см (нежелательно) или на нормальной глубине (30-60 см), но в месте проезда транспорта, следует защитить септик бетонной плитой.

Внимание: запущенный в эксплуатацию септик полностью заполнен водой (при установке постепенно был заполнен водой во время засыпки).

Распределительный колодец JPR SYSTEM

Распределительный колодец JPR System контролирует протекание жидкости и ее равномерное распределение по всем ниткам дренажа - независимо от интенсивности потока и уклона колодца.

Очень существенным технологическим новшеством распределяющего колодца является регулируемое вытекание жидкости. Стоки вытекают из колодца не через большое впускное отверстие (диаметром 110 мм), а через малое отверстие, высоту которого можно произвольно регулировать. Это имеет очень большое значение для правильного функционирования дренажа. При поступлении большого количества стоков в колодец жидкость задерживается внутри и медленно распределяется по ниткам дренажа. Регулировка уровня выхода жидкости позволяет:

• Сохранять равномерное вытекание даже в случае случайного наклона колодца
• Поддерживать одинаковые отметки начала дренажа при использовании нескольких колодцев.

Калиброванное вытекание является также конечным фильтром, предохраняющим дренаж от закупоривания. Для распределительного колодца JPR System предусмотрена надставка высотой в 30 см.

Замыкающий колодец JPR SYSTEM

Замыкающий колодец JPR System с одной стороны облегчает монтаж дренажа, с другой выполняет следующие функции:

• Закрытие дренажной системы
• Насыщение кислородом дренажных ниток
• Контроль протекания жидкости
• Возможность очистки дренажа.

Замыкание системы

Перед засыпкой и после окончательной установки по уровню, локальное очистное сооружение должно быть «замкнуто», т.е. соединено от выхода стоков из дома и до конца дренажа. Замыкающий колодец позволяет соединить независимые нитки в одно целое: это делает систему более прочной и дает возможность прохода воздуха и жидкости между нитками дренажа.

Обогащение кислородом дренажных нитей

Благодаря специальной конструкции вентиляционных отверстий в форме грибка, замыкающий колодец снабжает воздухом (а, следовательно, и кислородом) дренаж независимо от атмосферных условий.

В отличие от колодцев других фирм в замыкающий колодец JPR System воздух поступает снизу, через отверстия, которые никогда не забьются листвой, льдом и т.п. Как известно, кислород в дренаже необходим для аэробных бактерии, а проток воздуха для вентиляции всей системы очистного сооружения.

Контроль протекания жидкости

Контроль протекания жидкости необходим для правильного функционирования дренажа. Проверку эту хорошо проводить, заливая большое количество воды в распределительный колодец и наблюдая в замыкающих колодцах выход жидкости на конце дренажа. Если в одном из замыкающих колодцев нет жидкости – надо прочистить дренажную нитку.

Возможности очистки дренажа

Характерная форма замыкающего колодца не случайна. Дугообразный профиль позволяет промывать или прочищать дренажную нитку. Попадающая в дренаж жидкость несет с собой взвесь (очень мелкую), которая со временем создает загрязняющий слой на дне дренажа, что в свою очередь может создать «пробку» и выключить часть трубы из «работы». Поэтому рекомендуется регулярно промывать дренаж (хотя бы один раз в год). Замыкающий колодец JPR System позволяет это делать, в отличие от колодцев других производителей.
