Устройство нефтеуловителя

Данные нефтеуловители выполнены из полиэтилена и предназначены для отделения нефтепродуктов содержащихся в стоках. В процессе сепарации используется разница плотности нефтепродуктов и воды в процессе гравитационного расслоения потока через сепаратор.

В коалисцентных сепараторах используются также поверхностные явления, происходящие в коалисцентной кассете, когда микро-капли нефтепродуктов образуют более крупные капли, более удобные для сепарирования. Эти частички поднимаются на поверхность, их слой постоянно увеличивается и его необходимо регулярно удалять. Тяжелые субстанции опадают на дно сепаратора, образуя осадок. Для увеличения эффективности работы устройства, его необходимо оборудовать камерой для сбора осадка.

Камера для сбора осадка

Задерживает все тяжелые субстанции (осколки камней, гравий, песок, ил и пр.), содержащиеся в сточных водах, до входа стоков в сепаратор нефтепродуктов. Наши сепараторы оборудованы встроенной камерой для сбора осадка. Камера для сбора осадка в виде отдельного корпуса, сблокированного с корпусом сепаратора, поставляется для типоразмеров сепараторов, на производительность 5 л/сек и более, а для наиболее востребованных сепараторов производительностью 1,5 или 3 л/сек отстойник осадка и сепаратор интегрированы в одном корпусе.

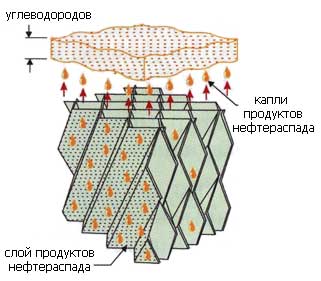

Коалесцентная кассета

Эта кассета собирает на своей поверхности частички нефтепродуктов, которые имеют недостаточную объемную массу. Образовывается слой нефтепродуктов, который после достижения определенной массы поднимается к верхней части устройства.

Использование сепараторов с коалесцентной кассетой позволяет производить сброс сточных вод непосредственно в окружающую среду, так как содержание углеводородов составляет не более 0,3 мг на литр. В случае если по тех.условиям требуется более тонкая очистка сточных вод необходимо обратиться к поставщику для расчета оборудования.

Бай-пасс

Представляет собой обводной канал, встроенный в сепаратор, предохраняющий от переполнения резервуара. При его использовании номинальный поток может быть увеличен в пять раз, что представляет собой стандартное решение. Сепараторы, оснащенные бай-пассами, используются при сборе осадков с больших поверхностей.

Благодаря бай-пассу сепаратор может использоваться во время сильных ливней. Во время дождя количество сточных вод, попадающих в сепаратор, превышает его номинальную пропускную способность. Когда допустимый уровень превышается, в работу включается бай-пасс, который расположен в камере для сбора осадка над входным порогом в сепаратор. Таким образом, избыток сточных вод не содержит чрезмерное количество нефтепродуктов и не нарушает работу сепаратора, в то же время ил, песок и другие твердые субстанции задерживаются в камере для сбора осадка.

Система автоматической блокады

Представляет собой устройство, предохраняющее от попадания отсепарированых нефтепродуктов из сепаратора в канализацию в случае несвоевременного обслуживания или случайного превышения допустимого объема потока. Выходное отверстие закрывается при помощи крана, соединенного с поплавком, реагирующим на удельный вес нефтепродуктов. Поплавок постоянно остается на поверхности увеличивающейся пленки отсепарированых нефтепродуктов, всегда в ее центральной части, до тех пор, пока не будет достигнут максимально допустимый уровень нефтепродуктов, после чего наступает блокирование потока.

Оснащение:

• емкость из плотного полиэтилена, устойчивая к коррозии,
• нержавеющее устройство автоматической блокады с полиэтиленовым поплавком.
• заглушки входная и выходная - из полиэтилена или полихлорвинила,
• полиэтиленовые крышки с закрывающимися на ключ замками, предназначенные для инсталляции в местах пешеходного движения.
• внутреннее оснащение, выполненное из оцинкованной стали или полиэтилена, винтики из нержавеющей стали, ручки для удобства перемещения,
• вентиляция.

Возможные опции:

• надставки высотой 330 мм и тип А и В
• чугунные входные люки выдерживающие 15 т
• сигнализация тип А и В

Сигнализация типа А:
Сигнализация для сепаратора, оповещающая о превышении уровня или толщины слоя масла/жира/бензина, оснащенная одним датчиком KVF (датчик толщины слоя масла/жира/бензина)или NVF (датчик максимального уровня - переполнения).

Сигнализация типа В:
Сигнализация для сепаратора, оповещающая о превышении уровня или толщины слоя масла/жира/бензина, оснащенная двумя датчиками KVF (датчик толщины слоя масла/жира/бензина) или NVF (датчик максимального уровня - переполнения).
